放电曲线被称为锂电池的“工况性能图谱”，它完整记录了电芯在不同倍率、温度、截止电压下的电压衰减、容量释放、极化变化全过程，所有电芯的功率特性、低温性能、续航稳定性、耐用性差异，都会直观体现在曲线形态中。
本文从曲线核心维度、变量影响规律、关键指标解读、场景选型落地四个维度，结合标准化放电曲线形态，教大家通过一张曲线，精准判断电芯适配场景，彻底规避选型误区。
工业级锂电池放电曲线，是恒定工况下电压-容量（U-Q）特性曲线，行业通用标准坐标系：
横坐标X：放电容量（mAh/Ah），代表电芯已释放能量，直观对应续航能力；
纵坐标Y：单体端电压（V），代表电芯实时输出电压，对应带载稳定性；
曲线走势：满电静置电压→带载初始压降→稳态放电平台→末端陡降→截止电压截止。
区别于普通科普，工程视角下的放电曲线不看单点数值，看全程形态：曲线的平直度、平台长度、初始压降幅度、后段陡降斜率，是判定电芯等级的核心依据。
不同放电模式对应不同应用工况，曲线形态差异极大，也是选型的基础依据：
恒流放电曲线（最常用）：固定电流放电，曲线特征极具辨识度。初期因欧姆极化+电化学极化出现小幅快速压降，中段进入超平稳电压平台，末端活性物质耗尽后电压急速跌落。适用于物联网、储能、数码设备等恒流场景，是电芯出厂标配测试曲线。
恒功率放电曲线（动力场景专属）：固定输出功率，根据P=UI，电压越低、放电电流越大。曲线无绝对平直平台，全程电压缓慢衰减、电流动态抬升，整体斜率大于恒流曲线，完美模拟无人机、电动车、电动工具的真实工况。
变载放电曲线（复杂终端场景）：电流动态波动，曲线伴随阶段性电压回弹、压降波动，无固定规律。主要用于模拟手机、穿戴设备等间歇性负载设备，可反映电芯抗脉冲负载、动态稳压能力。
电芯的标称性能是固定值，但工况变量决定真实性能。倍率、温度、截止电压三个参数，会直接改变放电曲线的平台、容量、压降、末端形态，也是电芯适配场景的核心判断标准。

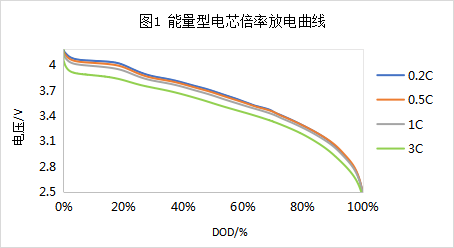

图1.能量型电芯倍率放电曲线

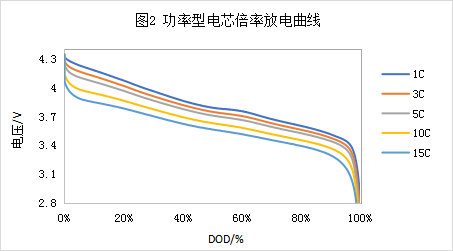

图2.功率型电芯倍率放电曲线
放电倍率（C率）代表电芯放电速度，1C=1小时满容放电，C率越高、放电电流越大、功率需求越高。同一电芯，不同倍率下的曲线形态差异极其显著，也是区分高功率/能量型电芯的关键。
低倍率（0.2C-0.5C）放电曲线特征：
极化效应极弱，初始压降极小，曲线中段超长平直平台，中值电压高且稳定，末端陡降区间窄、衰减平缓。容量释放充分，几乎可达到额定满容，无明显容量折损。
高倍率（1C-3C及以上）放电曲线特征：
高电流引发强欧姆极化与浓差极化，曲线呈现三大变化：①初始压降剧烈，满电后电压快速跌落，无平缓起步阶段；②放电平台大幅压低、平台长度显著缩短，曲线整体下移；③有效容量衰减，倍率越高，可用容量越低；④末端陡降斜率极大，电压瞬间击穿截止电压。
工程结论：能量型电芯高倍率曲线平台塌陷、压降超标；高功率电芯高倍率下曲线平台稳定、压降可控，这是两类电芯最核心的曲线区分特征。

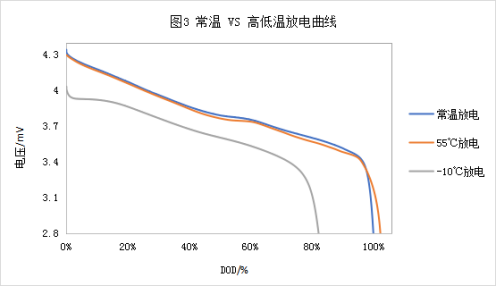

图3.常温 VS 高低温放电曲线
温度直接影响电解液离子电导率、电极反应活性，不同温度下的放电曲线，会出现整体平移、形态畸变，是户外、低温、高温场景选型的核心依据。
常温25℃（标准测试温度）：曲线为基准形态，平台最长、中值电压最高、容量释放最充分，无极化畸变，是电芯标称参数的测试工况。
低温环境（0℃~-20℃）曲线特征：
离子迁移阻力剧增，极化严重，曲线整体向左、向下偏移。初始压降大幅增加，平台电压显著压低，平台区间大幅缩短，可用容量仅为常温的60%-85%。最典型特征：曲线中段无平稳区间，全程缓慢衰减，末端提前陡降，这也是冬季设备续航腰斩、带载无力的核心原因。
高温环境（45℃~60℃）曲线特征：
高温小幅提升离子活性，初期电压略高于常温、容量轻微提升，但曲线后段斜率明显变大，电压衰减加速，无稳定长尾平台。长期高温循环后，曲线平台持续塌陷、容量逐次衰减，内部副反应加剧，电芯老化速度大幅提升，存在热失控隐患。
截止电压是放电终止的硬性阈值，直接限定曲线终止位置与有效容量，不同场景的截止电压设定，直接影响电芯利用率与使用寿命。
高截止电压（如三元3.5V、铁锂2.8V）：曲线提前截断，未进入末端陡降区间，可用容量减少10%-20%，但全程电压平台稳定，无深度极化，可大幅降低电芯衰减风险，适用于医疗设备、工业控制等对稳定性、寿命要求极高的场景。
标准截止电压（三元3.0V、铁锂2.5V）：曲线完整覆盖稳态平台+标准陡降区间，容量利用率与电芯寿命达到平衡，是民用数码、储能设备通用标准。
低截止电压（超标准阈值）：曲线延伸至深度陡降区间，短期可用容量最大化，但末端深度极化会损伤电极结构，导致后续循环曲线平台快速塌陷、内阻飙升，电芯不可逆衰减。
抛开复杂工况，只需聚焦曲线的四个核心特征，即可精准判定电芯品质，规避劣质电芯。
平台电压是曲线中段最平直的区间电压，是电芯持续带载稳压能力的核心指标，占整个放电过程的70%以上。
平台电压越高、平直度越好：电芯极化越小、内阻越低，带载输出更稳定，大功率负载下无电压塌陷，设备不会出现降频、重启、宕机问题。
平台电压波动大、倾斜严重：电芯一致性差、内阻偏高，带载稳压能力弱，仅适用于低功耗、无电压精度要求的场景。
标称容量是标准工况参数，曲线积分容量才是真实可用容量。不同倍率、温度下，曲线覆盖的横坐标区间长度，即为真实续航容量。
优质电芯：全工况下容量衰减小，高低温、高低倍率曲线容量差异小；
劣质电芯：仅常温低倍率达标，高倍率、低温下曲线大幅左移，容量腰斩，标称参数严重虚标。
压降分为初始瞬时压降和全程动态压降，是判断电芯功率性能的隐性核心指标。
初始压降：满电静置电压转为带载电压的瞬间差值，差值越小，电芯瞬时响应能力越强、内阻越小，适配脉冲大功率负载；
全程压降：平台区间的电压衰减斜率，斜率越小，持续带载稳定性越好，电芯极化控制越优秀。
若曲线初期压降大、平台倾斜严重，说明电芯内阻大、极化严重，高负载场景极易失效。
放电末端的电压极速跌落区间，即为后段陡降，对应电芯活性物质耗尽、极化失控。
优质电芯：陡降区间窄、跌落速度快，平台结束前电压稳定，电量阈值清晰，BMS电量计量精准；
劣质/老化电芯：无明显陡降区间，电压缓慢拖尾、反复波动，电量虚标严重，设备容易出现“有电突然关机”的问题。
所有电芯选型的核心逻辑：曲线形态匹配工况需求，无需复杂测试，一张曲线即可精准适配场景。
核心需求：大电流放电、瞬时爆发力强、带载无压降、稳压性好，优先看高倍率放电曲线。
如图2.功率型电芯倍率放电曲线：
1. 高倍率（5C/10C）下初始瞬时压降小，无电压断崖式下跌；
2. 放电平台高且相对平直，无明显塌陷，全程电压输出稳定；
3. 高倍率下可用容量折损率低，曲线横坐标衰减幅度小；
4. 末端陡降干脆，无拖尾波动，极化可控。
避坑点：能量型电芯高倍率曲线平台快速塌陷、压降超标，看似容量大，实则带不动大功率负载，满载极易宕机。
核心需求：低功耗持续放电、容量利用率高、续航稳定、衰减小，优先看低倍率全温区曲线。
如图1.能量型型电芯倍率放电曲线：
1. 0.2C/0.5C低倍率下，曲线平台极长、超级平直，电压波动极小；
2. 常温、低温工况下容量释放充分，曲线无大幅左移，续航衰减可控；
3. 全程动态压降极小，平台区间覆盖90%以上放电过程；
4. 循环后曲线形态一致性好，无平台持续塌陷问题。
避坑点：部分高功率电芯低倍率平台短、电压波动大，能量利用率低，长航时场景续航反而不如优质能量型电芯。
参数可以虚标、文案可以夸大，但放电曲线不会骗人。对于电芯选型、测评、方案设计而言，看懂放电曲线的核心逻辑很简单：
看倍率曲线，辨功率爆发力；看温度曲线，辨环境适应性；看平台平直度，辨稳压能力；看压降与陡降，辨电芯品质与一致性。
熟练掌握这套判断逻辑，无需复杂设备，仅凭一张放电曲线图，就能精准筛选出适配高功率、长航时、宽温场景的优质电芯，彻底规避选型踩坑、性能不达标、批量失效等问题。
